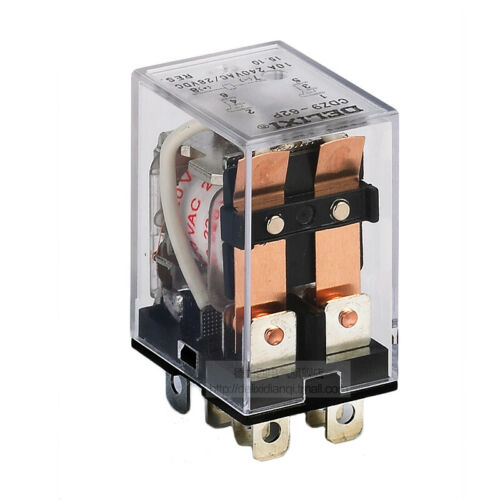

Реле JQX-13F 2Z Delixi 2 шт.

Описание реле JQX-13F 2Z Delixi

Модель: JQX-13F 2Z
Производитель: Delixi (Китай)
Тип: Электромагнитное реле
Конфигурация контактов: 2Z (2 переключающие группы контактов, SPDT – один нормально разомкнутый (NO) и один нормально замкнутый (NC) контакт в каждой группе)

Применение:

• Управление нагрузкой в цепях переменного и постоянного тока
• Используется в промышленной автоматике, системах управления, бытовой технике, HVAC и других электротехнических устройствах

Технические характеристики:

| Параметр | Значение |
|-------------------------|----------|
| Номинальное напряжение катушки | 12V DC, 24V DC, 48V DC, 110V AC, 220V AC (уточняется в маркировке) |
| Максимальный ток контактов | 10 А (AC1), 5 А (DC1) |
| Максимальное напряжение контактов | 250V AC / 30V DC |
| Мощность коммутации | до 2500 ВА (AC), 150 Вт (DC) |
| Сопротивление изоляции | ≥100 МОм (500V DC) |
| Электрическая прочность | 2500 В (50 Гц, 1 мин) между контактами и катушкой |
| Механическая износостойкость | ≥10⁷ циклов |
| Электрическая износостойкость | ≥10⁵ циклов (при номинальной нагрузке) |
| Температурный диапазон | -40°C … +70°C |
| Степень защиты | IP40 (открытое исполнение) |
| Клеммы | Винтовые или пайка (в зависимости от модификации) |

Парт-номера и совместимые модели

Аналоги Delixi:

• JQX-13F (1Z) – одноконтактная версия
• JQX-13F (3Z) – трехконтактная версия
• JQX-13FC (версия с пластиковым корпусом)

Совместимые модели других производителей:

• Finder: 40.52 (серия 40)
• Omron: MY2, MY4 (по конфигурации контактов)
• Schneider Electric: RXM, RTE (аналоги по току)
• Chint: JQX-13F (полный аналог)
• Hongfa/HF: HF46F, HFD4 (похожие параметры)

Международные аналоги:

• TE Connectivity: V23079
• Panasonic: JW, JQ

Примечание

Перед заменой уточняйте:

• Напряжение катушки (указано на корпусе реле)
• Расположение контактов (схема подключения)
• Тип клемм (винт/пайка)

Если требуется реле с защитным корпусом, рассмотрите модели JQX-13FC (Delixi) или Finder 40.52 с IP20.

Для высоких нагрузок (свыше 10А) рекомендуются реле JQX-62F (Delixi) или Omron G2R.
