Реле G3PA-220B-VD DC5-24V

Реле G3PA-220B-VD DC5-24V – Описание и технические характеристики

Описание

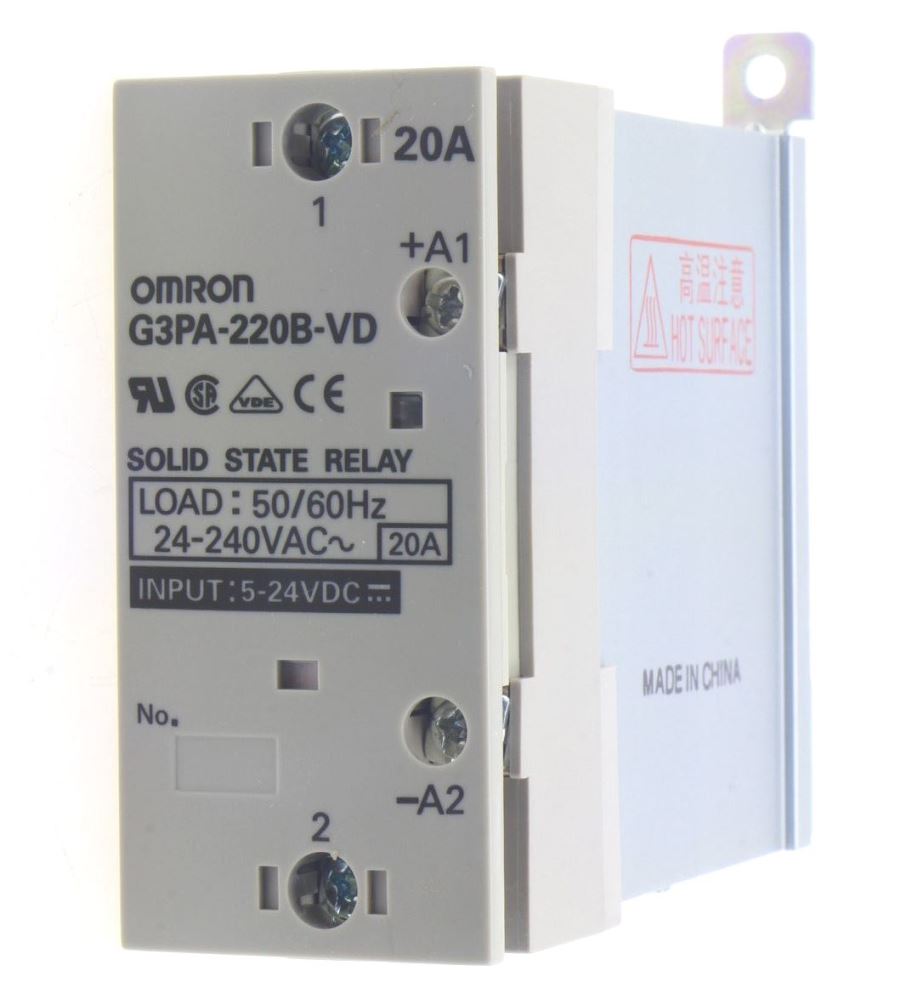

Реле G3PA-220B-VD – это твердотельное реле (SSR) производства Omron, предназначенное для коммутации высоковольтных цепей переменного тока. Оно обеспечивает бесконтактное переключение, что исключает искрообразование и увеличивает срок службы по сравнению с электромеханическими реле.

Применяется в промышленных системах управления, терморегуляции, автоматизации производственных линий и других устройствах, где требуется надежная коммутация нагрузки.

Технические характеристики

| Параметр | Значение | |-----------------------------|---------------------------------------| | Тип реле | Твердотельное реле (SSR) | | Модель | G3PA-220B-VD | | Напряжение управления | DC 5–24 В | | Коммутируемое напряжение| 100–220 В AC (50/60 Гц) | | Максимальный ток нагрузки| 20 А (при 220 В AC) | | Падение напряжения | ≤1,6 В (при номинальном токе) | | Сопротивление изоляции | ≥50 МОм (500 В DC) | | Диэлектрическая прочность| 2500 В AC (1 мин) | | Время включения | ≤1 мс | | Время выключения | ≤0,5 мс (при 50 Гц) | | Температура эксплуатации| -30°C до +80°C | | Температура хранения | -30°C до +100°C | | Монтаж | На DIN-рейку | | Степень защиты | IP20 | | Материал корпуса | Пластик (самозатухающий) |

Парт-номера и совместимые модели

• Аналоги Omron:

  • G3PA-220B (без индикации)
  • G3PA-220V (версия с другим диапазоном управления)
  • G3PB-220B (альтернативная серия)

• Совместимые модели других производителей:

  • Crydom – D2425 (аналог по току и напряжению)
  • Fotek – SSR-40DA (менее мощный аналог)
  • Panasonic – AQH2223 (схожие параметры)

Особенности применения

• Не требует дополнительных охлаждающих элементов при токе до 10 А.
• Для токов 10–20 А рекомендуется использовать теплоотвод.
• Подходит для управления нагревателями, двигателями (с защитой от пусковых токов), соленоидами.

Если требуется более высокая нагрузочная способность, можно рассмотреть модели G3PE (до 35 А) или G3NE (до 75 А).
