Реле HH53P AC220V

Реле HH53P AC220V: описание, технические характеристики и совместимость

Описание:

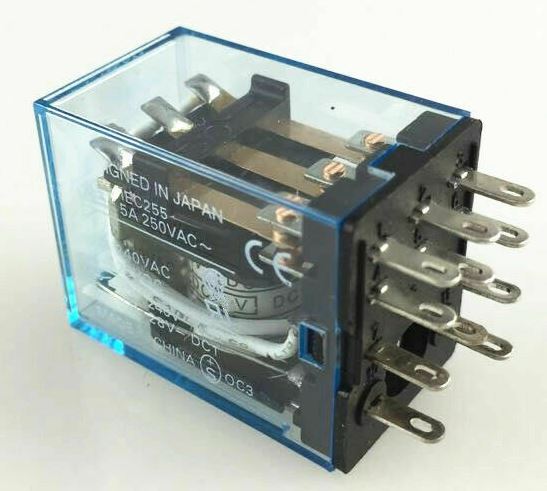

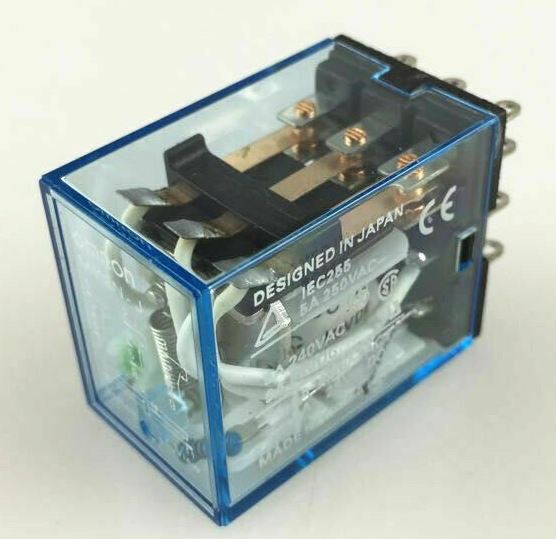

Реле HH53P AC220V – это электромагнитное промежуточное реле с контактами переключающего типа (SPDT или CO). Оно предназначено для коммутации цепей управления в промышленных и бытовых устройствах. Реле имеет прозрачный или полупрозрачный корпус, что позволяет визуально контролировать состояние контактов, и оснащено встроенной защитой от искрения (искрогасящая RC-цепочка).

Технические характеристики:

| Параметр | Значение | |-------------------------|-------------| | Напряжение катушки | AC 220 В (50/60 Гц) | | Тип контактов | 1 переключающий (SPDT / CO) – 1НО (нормально открытый) + 1НЗ (нормально закрытый) | | Макс. ток контактов | 10 А при 250 ВAC / 10 А при 30 ВDC | | Мощность коммутации | до 2500 ВА (AC) / 300 Вт (DC) | | Сопротивление катушки | ~4.8 кОм | | Потребляемая мощность | ~1.1 Вт | | Диэлектрическая прочность | 2 кВ (между катушкой и контактами) | | Механическая износостойкость | 10 млн. циклов | | Электрическая износостойкость | 100 000 циклов (при номинальной нагрузке) | | Температурный диапазон | -40°C ... +70°C | | Крепление | На DIN-рейку, винтовое или монтажное отверстие | | Габариты | ~36 × 25 × 40 мм (зависит от производителя) |

Парт-номера и аналоги:

Реле HH53P AC220V имеет несколько аналогов и совместимых моделей от разных производителей:

• Omron: MY4N AC220V (аналог по характеристикам)
• Finder: 40.52.0.220.0000
• Schneider Electric: RXM2AB2JD
• Chint: HH52P (похожая серия, но с другими параметрами)
• TE Connectivity: 2-1393216-6

Совместимые модели и серии:

1. Omron: MY2, MY4, LY2 (аналогичные по конструкции)
2. Finder: 40-серия (например, 40.52)
3. Schneider Electric: RXM, RXL серии
4. ABB: CR-M, CR-P серии
5. Siemens: RELAY MR, 3TH серии

Применение:

• Управление двигателями
• Цепи автоматизации (ПЛК, контроллеры)
• Системы освещения
• Бытовые и промышленные устройства

Если требуется точная замена, рекомендуется уточнять параметры нагрузки и схему подключения.
