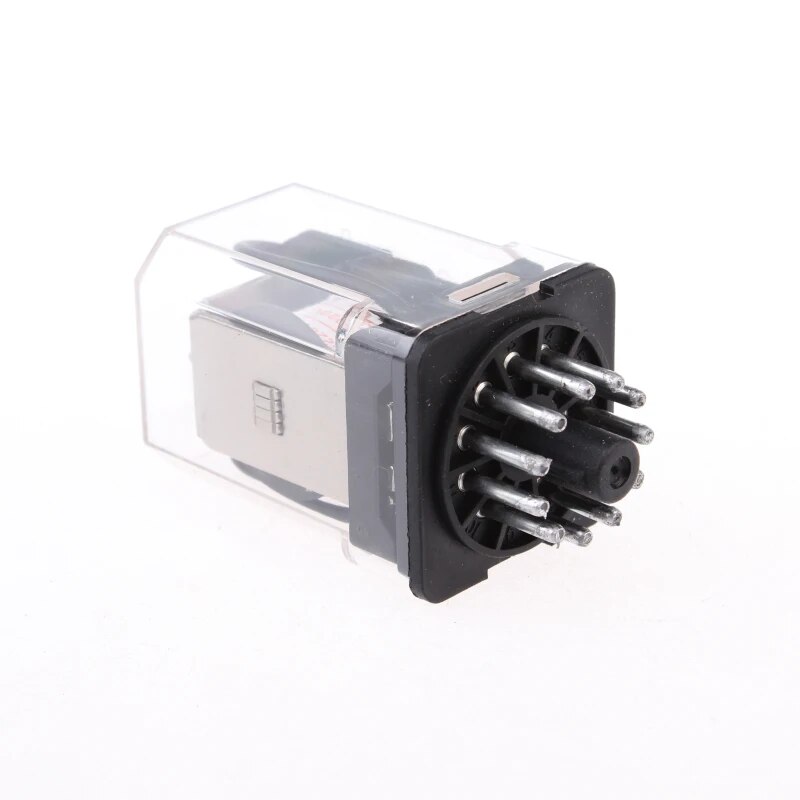

Реле JQX-10F 3Z DC24V Delixi 8 pin

Описание и технические характеристики реле JQX-10F 3Z DC24V Delixi (8 pin)

Производитель: Delixi Electric
Серия: JQX-10F
Тип: Электромагнитное реле (промежуточное, силовое)
Назначение: Коммутация цепей управления, автоматизация, промышленное оборудование, системы контроля.

Основные технические характеристики

Электрические параметры:

• Номинальное напряжение катушки (Uc): 24 В постоянного тока (DC)
• Диапазон срабатывания катушки: 70–120% от Uc (16.8–28.8 В для DC24V)
• Потребляемая мощность катушки: ~0.9 Вт
• Сопротивление катушки: ~640 Ом (±10%)

Контакты:

• Количество и тип контактов: 3Z (три переключающие группы)
• Конфигурация контактов: 3 × перекидные (SPDT – 1NO + 1NC на каждую группу)
• Максимальный коммутируемый ток: 10 А (AC250 В) / 10 А (DC30 В)
• Максимальная коммутируемая мощность:
  • 2500 ВА (переменный ток)
  • 300 Вт (постоянный ток)
• Сопротивление контактов: ≤50 мОм

Механические параметры:

• Корпус: Пластиковый (термостойкий)
• Способ монтажа: На DIN-рейку, винтовое крепление
• Клеммы: Винтовые зажимы (8 pin)
• Степень защиты: IP20
• Износостойкость (механическая): 10 млн. циклов
• Износостойкость (электрическая):
  • 100 000 циклов (при номинальной нагрузке)
  • 200 000 циклов (при малой нагрузке)

Температурные характеристики:

• Рабочая температура: –40°C до +70°C
• Температура хранения: –50°C до +85°C
• Влажность: 5–95% (без конденсата)

Парт-номера и совместимые модели

Аналоги Delixi:

• JQX-10F 3Z AC24V (переменный ток катушки)
• JQX-10F 2Z DC24V (2 переключающие группы)
• JQX-10F 4Z DC24V (4 переключающие группы)

Совместимые аналоги других производителей:

• Finder: 40.52.0.024.0000 (3Z, 24V DC)
• Omron: MY4N DC24 (аналог по контактам, но другая распиновка)
• Schneider Electric: RXM4AB2BD (3NO+1NC, требует проверки схемы)
• Hengstler: 72.11.8.024.0000
• TE Connectivity: V23079A1003B301

Кросс-референсы (альтернативные обозначения):

• В каталогах: JQX-10F/3Z/24VDC, LX-10F-3Z-24V
• Китайские аналоги: HF46F/3Z/24V, LY3Z DC24V

Примечания

• Распиновка: Перед заменой проверьте соответствие цоколевки (8-pin может отличаться у разных брендов).
• Применение: Управление двигателями, соленоидами, освещением, в схемах ПЛК.
• Рекомендации: Для индуктивных нагрузок (катушки, двигатели) используйте защитные диоды или варисторы.

Если нужна точная замена, сверяйте datasheet конкретного производителя.
