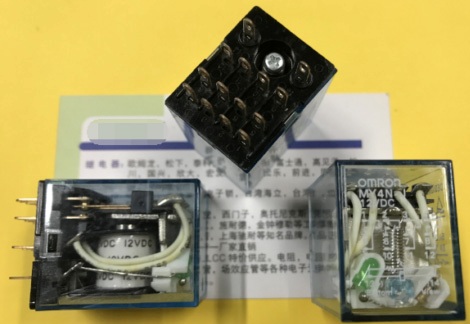

Реле MY4N-J 12VDC

Описание реле MY4N-J 12VDC

Реле MY4N-J 12VDC — это электромеханическое промежуточное реле с 4 переключающими контактами (4PDT) и катушкой на 12 В постоянного тока. Применяется в системах автоматизации, управления промышленным оборудованием, цепях сигнализации и телекоммуникационных устройствах.

Корпус реле выполнен из прозрачного пластика, что позволяет визуально контролировать состояние контактов. Монтаж осуществляется на DIN-рейку или с помощью винтовых креплений.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип контактов | 4PDT (4 переключающих контакта, форма C) |
| Номинальное напряжение катушки | 12 В постоянного тока (DC) |
| Потребляемая мощность катушки | ~0.9 Вт |
| Контактный ток | 5 А (250 В AC, 30 В DC) |
| Коммутационная способность | 5 A (AC1: 250 В), 2 A (DC13: 30 В) |
| Сопротивление изоляции | ≥100 МОм (500 В DC) |
| Электрическая износостойкость | ≥100 000 циклов |
| Механическая износостойкость | ≥10 000 000 циклов |
| Диэлектрическая прочность | 2 кВ (50/60 Гц, 1 мин) |
| Время срабатывания | ≤15 мс |
| Время отпускания | ≤5 мс |
| Рабочая температура | -40°C … +70°C |
| Климатическое исполнение | УХЛ4 (по ГОСТ 15150) |
| Степень защиты | IP20 (зависит от корпуса) |
| Вес | ~45 г |

Парт-номера и совместимые модели

Аналоги и совместимые модели:

• Omron: MY4N-J 12VDC, MY4N 12VDC, LY4N 12VDC
• Finder: 40.52.0.012.0000 (4PDT, 12V DC)
• Schneider Electric: RXM4AB2BD (4PDT, 12V DC)
• Hengstler: 78.04.9.012.00
• TE Connectivity: V23079A1001B301 (4PDT, 12V DC)

Похожие модели с другими напряжениями катушки:

• MY4N-J 24VDC
• MY4N-J 110VAC
• MY4N-J 220VAC

Применение

• Управление двигателями и соленоидами
• Коммутация цепей в промышленных щитах
• Системы сигнализации и контроля
• Телекоммуникационные и сетевые устройства

Реле MY4N-J 12VDC отличается высокой надежностью и совместимостью с различными системами, что делает его популярным в промышленной автоматизации.
