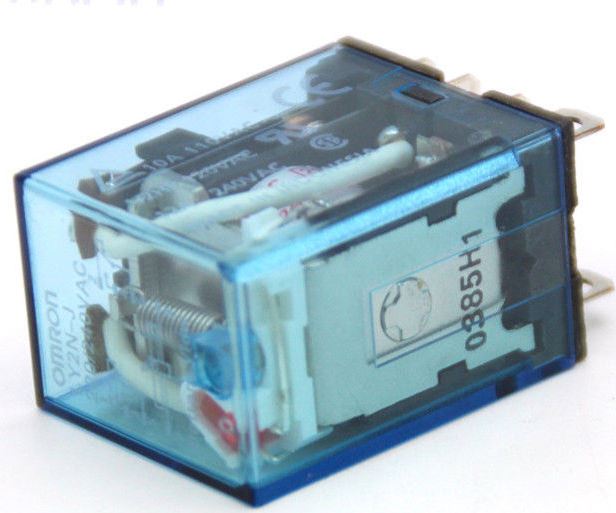

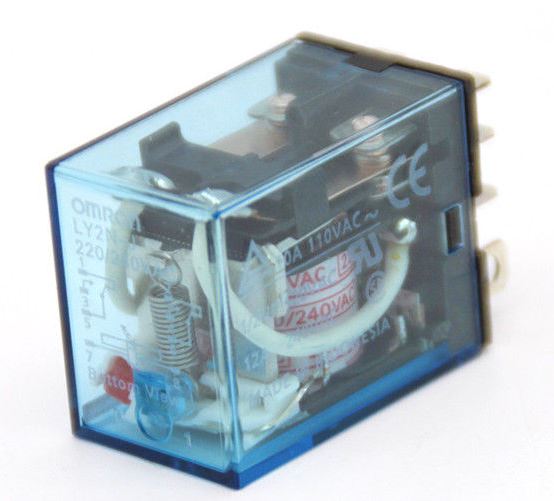

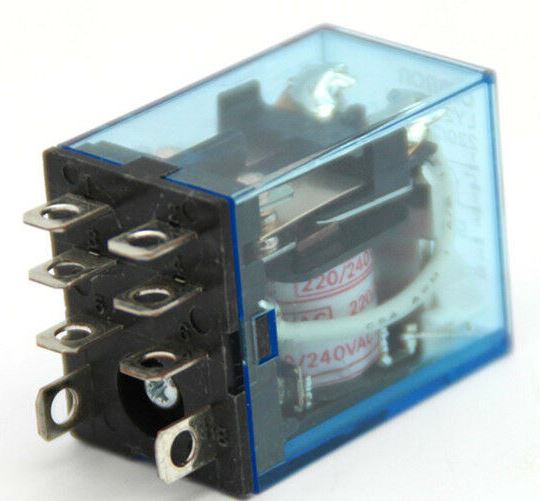

Реле LY2NJ-AC220V

Описание реле LY2NJ-AC220V

LY2NJ-AC220V – это электромагнитное реле общего назначения с переключающими контактами (1НО, 1НЗ), рассчитанное на управление цепями переменного тока напряжением 220 В. Оно предназначено для коммутации электрических нагрузок в системах автоматизации, промышленных устройствах и бытовой технике.

Реле обладает компактными размерами, высокой износостойкостью и надежностью. Монтируется на стандартную DIN-рейку или панель с помощью винтового крепления.

Технические характеристики

| Параметр | Значение |
|----------------------------|-------------|
| Тип контактов | 1НО (нормально открытый) + 1НЗ (нормально закрытый) |
| Напряжение катушки | AC 220 В (50/60 Гц) |
| Мощность катушки | ~1,5 ВА |
| Максимальный ток контактов | 5 А (AC250V, AC380V – 3 А) |
| Коммутируемая мощность | 1250 ВА (AC250V), 440 Вт (DC30V) |
| Сопротивление изоляции | ≥100 МОм (500 В DC) |
| Электрическая износостойкость | 100 000 циклов |
| Механическая износостойкость | 10 000 000 циклов |
| Диэлектрическая прочность | 2,5 кВ (50 Гц, 1 мин) |
| Рабочая температура | -40°C…+70°C |
| Степень защиты | IP20 |
| Клеммы | Винтовые зажимы |
| Монтаж | DIN-рейка 35 мм или панель |
| Вес | ~45 г |

Совместимые модели и парт-номера

Аналоги и замены:

• Omron → MY2NJ (AC220V)
• Schneider Electric → RXM2AB2JD (220VAC)
• Finder → 40.52.0.220.0000
• Chint → JZX-22F (AC220V)
• Hager → EPN502

Парт-номера того же производителя (LY2 серия):

• LY2N-AC220V (аналогичное, но с другим дизайном корпуса)
• LY2NJ-DC12V (версия на 12 В постоянного тока)
• LY2NJ-DC24V (версия на 24 В постоянного тока)

Совместимые базовые блоки:

• LY2 (стандартная серия)
• LY3 (реле с 2 НО + 2 НЗ контактами)
• LY4 (4-полюсные реле)

Применение

• Управление освещением и вентиляцией.
• Промышленные системы автоматизации.
• Контрольные панели и щитовое оборудование.
• Бытовые приборы и HVAC-системы.

Реле LY2NJ-AC220V подходит для замены устаревших моделей, таких как РП-21, РЭС-22, а также импортных аналогов.
