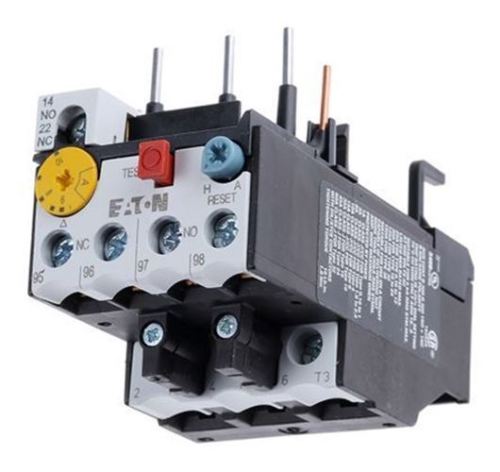

Реле перегрузки ZB32-10

Реле перегрузки ZB32-10 – описание и технические характеристики

Описание:
Реле перегрузки ZB32-10 предназначено для защиты электродвигателей от перегрузок и токов короткого замыкания. Оно автоматически отключает питание при превышении допустимого тока, предотвращая повреждение оборудования. Реле совместимо с контакторами и пускателями, имеет компактные габариты и простую настройку уставок.

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Номинальный ток (Iн) | 10 А |
| Диапазон регулировки уставки | 5,5–10 А |
| Напряжение цепи управления | 230 В AC / 24 В DC |
| Класс защиты | IP20 |
| Количество полюсов | 3 |
| Тип расцепления | Термобиметаллический |
| Максимальное коммутационное напряжение | 690 В AC |
| Степень защиты | IP20 |
| Температура эксплуатации | -5°C … +60°C |
| Вес | ~0,2 кг |

Совместимые модели и парт-номера:

1. Совместимые контакторы и пускатели

• Schneider Electric:
  • LC1D09…LC1D25 (TeSys D)
• ABB:
  • A9…A30 (серия AF)
• Siemens:
  • 3RT2 (серия Sirius)
• Eaton (Moeller):
  • DILM9…DILM25

2. Парт-номера аналогов и замен

| Производитель | Парт-номер | Аналог |
|--------------|-----------|--------|
| Schneider Electric | LR2-K10 | ZB32-10 |
| ABB | TA25DU10 | ZB32-10 |
| Siemens | 3UA5940-1A | ZB32-10 |
| Eaton | PKZM0-10 | ZB32-10 |

Применение:

Реле ZB32-10 используется в системах управления двигателями:

• Вентиляторы
• Насосы
• Конвейеры
• Компрессоры
• Другие нагрузки с риском перегрузки

Если нужны дополнительные данные (схемы подключения, сертификаты), уточните запрос.
